從模型戰打到成本戰！Google開發「Frozen v2」大砍Gemini運算成本

（圖／Alphabet Inc）

Google已著手開發專為生成式人工智慧（AI）模型「Gemini」設計的專用晶片。這款晶片的應用範圍雖比現有負責通用AI運算的張量處理器（TPU）更窄，但目標是大幅降低Gemini推理所需的電力與成本。隨著AI競爭從模型效能轉向服務成本與效率，科技巨頭的客製化晶片開發也加速推進。

依美國科技媒體《The Information》20日（當地時間）報導，Google正在內部開發代號「Frozen v2」的伺服器用AI晶片。該晶片將Gemini的部分運算結構直接實作於半導體電路，減少反覆解讀軟體指令、或在記憶體與運算裝置之間搬移資料的過程，藉此提升回應速度與電力效率。

開發團隊預估，Frozen v2每單位電力可處理的Token數量將提升6至10倍。Token是AI處理句子時的基本單位，這意味著相同電力下能處理更多查詢，可同時降低資料中心擴建負擔與服務營運成本。

這項專案與激增的AI需求密切相關。《The Information》指出，Google Cloud因AI需求激增面臨運算資源不足，甚至無法即時消化部分外部客戶訂單。Google判斷僅靠額外採購GPU已難以解決成本與電力問題，因此將開發策略轉為模型、晶片、伺服器三者共同最佳化。

在生成式AI事業中，推理成本比訓練成本更左右長期獲利能力。模型訓練完成後，每當使用者發出查詢仍需反覆執行運算，因此隨著搜尋、文件撰寫、影片分析等Gemini應用範圍擴大，需處理的Token數量也快速攀升。專用晶片的效率若獲驗證，AI服務的營運成本可望下降。

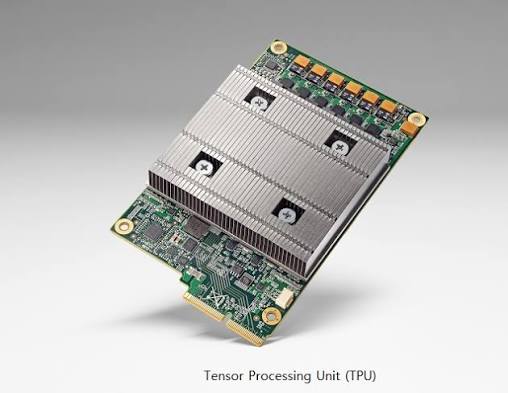

Google開發的TPU。（圖／Alphabet Inc）

「Frozen」這個名稱意指將模型的核心結構「固定」於晶片。GPU或TPU是支援多種AI模型的通用晶片，而針對特定模型的專用晶片，可藉由減少非必要功能來提升效率；但若模型結構發生重大變更，晶片也必須隨之修改，這是它的限制。軟體以數月為單位更新，半導體開發卻需數年，因此如何拿捏模型結構在電路中的反映程度，將是關鍵課題。

Google目標最快2028年正式導入，但目前開發仍在初期階段，是否實際量產尚未確定。Google對此表示：「我們持續研究新技術，但並非所有專案都能發展為實際產品。」Frozen晶片並非以取代現有TPU為目標，而是被定位為專門負責Gemini推理等反覆性大規模運算的獨立產品線。

Google自行研發AI半導體已逾10年。今年公布的第8代TPU分為訓練用的「TPU 8t」與推理用的「TPU 8i」，Google表示兩款產品的每單位電力效能較前一代Ironwood提升達2倍。Google的策略是讓通用TPU與Gemini專用晶片並行運作，藉此分離訓練與推理功能。

這項開發也可能對以輝達（NVIDIA）為核心的AI半導體市場帶來影響。輝達GPU憑藉通用性與軟體生態系主導市場，但經營大規模AI服務的科技巨頭，為降低成本與確保供應，正加速擴大客製化半導體開發。Google若能驗證Gemini專用晶片的效率，Microsoft、Amazon、Meta等公司也可能加快模型與半導體共同設計的策略。

不過專用晶片要立即取代輝達GPU並不容易。在AI模型仍快速變化的開發階段，能處理多樣化任務的通用晶片仍具優勢。

業界人士表示：「專用晶片要在模型結構與服務穩定之後，於反覆處理大規模推理的環境中才具高度競爭力。」他並指出：「Google勢必將重心放在讓Gemini與資料中心、網路、軟體共同最佳化以降低營運成本，而非追求打造效能最高的晶片。」
